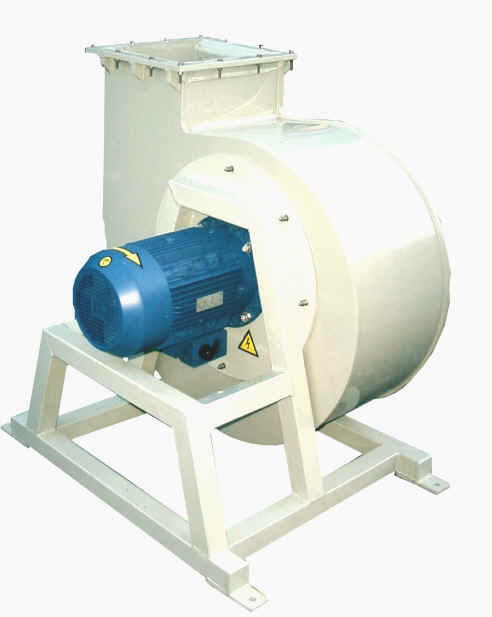

Centrifugalni radialni ventilator CRV 6800

 Centrifugalni radialni ventilator
:  CRV6800 - PP



Nazaj na VENTILATORJINazaj na IZDELKI  OBNOVA VENTILATORJEV


IZVAJAMO TUDI POPRAVILA PLASTIČNIH VENTILATORJEV VSEH PROIZVAJALCEV,  RAVNO TAKO GENERALNE OBNOVE  NA NAČIN, DA SE OBSTOJEČ POGON OBDRŽI OHIŠJE Z ROTORJEM PA VAM IZDELAMO DELNO ALI V CELOTI  NA CNC STROJIH.







-premeri sesalnih cevi od 100 do 1000 mm
-matrijali: vseizdelano iz termoplastov cevovodi polipropilen
                                PPS SIMONA G.m.b.H.,
-lahko tudi slabogorljive izvedbe cevi PPS po   DIN 4102B1
-pretoki in tlaki so visoki
-geometrija lopatic izdelane po teoretičnih Eulerjevih izračunih		-izdelava izrezov in frezanih kontur s CNC frezalno tehnologijo
-rotorji polipropilenski
-ohišja so robustno konstruirana in so znotraj extrudirana
-večhitrostni elektromotorji so namenjeni za varčevalni režim obratovanja
-enostavna jeklena konstrukcija epoxi lakirana RAL 7032
-izdan meritveni protokol

:  ventilator  CRV6800/355 - PP
TEHNIČNE INFORMACIJE :  LASTRA CRV6800/355/2-3 kw - PP
ventilatorja:CRV 6800-PP
Moč motorja/: ASINHRONSKI DVOHITROSTNI 1.   2.1 kW                2.  3.1kW
  3X400V 50Hz     SIEMENS
hitrost motorja:1.    910 obr/min        2.      1450 obr/min
max. dovoljeni tok :1.     5.8A                     2.         6.5A
Max pretok:6800 m3/uro  =   1.9  m3/sek
totalni tlak:850 Pa     pri 20C
dinamični tlak145 Pa
Material rotor /ohišje/gred/prevlekapolipropilen  PP
Max temp medija*:40 C
Dim sesalne cevi: fi 355 mm
Dim  tlačne cevi : fi 355 mm
Tesnenje:tesnilni obroč EPDM
Teža:60 kg
izvedba postavitve / montaže:0,45,90 stopinj        4Xsidrno vpetje M12
Način priklopa tlač ceviprirobnica kvadratni segment na fi355 inox A2 vijaki M8
 Način priklopa sesalne cevicevni natični segment s PVC mehkim tesnilnim obročem in RF objemke

na dnu ohišja  fi 20 izpustna pp cev za kondenzat

* višje temperature so mogoče vse do 70stC vendar je potrebno na to opozoriti
   zaradi izvedbe vpetja rotorja na gred elektromotorja

pogled v notranjost prikazuje plastično izvedbo rotorja
s pritrdilnimi vijaki na gred elektromotorja



3D CAD model sestavnica in pogled v notranjost

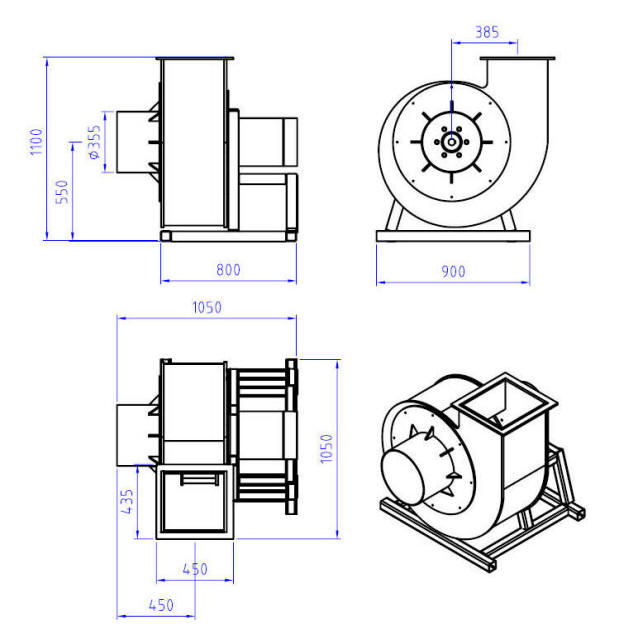

Vgradne dimenzije         :   CRV 6800 PP



IZDELANO  NA CNC STROJIH
